Erfassungen

ESTA Absaugarme mit Effizienzhaube ermöglichen eine effektive, punktuelle Absaugung von Schweiß- und Lötrauch.Die patentierte ESTA Effizienzhaube setzt neue Maßstäbe, indem sie durch seitliche Einsaugschlitze den Erfassungsgrad im Vergleich zu herkömmlichen Absaughauben um bis zu 30 % steigert. Durch ihren erweiterten Erfassungsbereich ermöglicht sie eine präzisere Positionierung und bietet dem Schweißer einen verbesserten Arbeitskomfort.Die Vorteile im Überblick:• Mehr als 25 % Steigerung der Effizienz• Bis zu 30 % Energiekostenersparnis• Erweiterung des Erfassungsbereichs um bis zu 30 %Dank eines außenliegenden, parallel angeordneten Trägergestänges mit Gasdruckdämpfern sind die Absaugarme mit der patentierten Effizienzhaube allseitig und leicht beweglich. Erhältlich in Nennweite DN 125, 140, 150 und 160 mm und Längen von 1,5 m bis 6 m.Optional erhältliches Zubehör umfasst eingebaute Drossel- oder Absperrklappen, einen Beleuchtungssatz sowie Spezialschläuche für spezifische Anwendungen.*inklusive 2,0 m Ausleger **inklusive 3,0 m Ausleger ⭳ Datenblatt⭳ Datenblatt - Schwenkbereiche

Der ESTA Absaugarm mit Düsenhaube eignet sich mit seinem Schlauch aus PVC beschichtetem Polyestergewebe (schwerentflammbar) zur Absaugung von Schweiß- und Lötrauch, Gasen und Dämpfen. An Ihre Absauganlage angeschlossen, erfasst der Absaugarm Rauche, Gase oder Dämpfe punktgenau an der Entstehungsstelle. Die außenliegende Trägerkonstruktion verhindert Ablagerungen im Inneren des Absaugarmes. Dies gewährleistet einen optimalen Luftvolumenstrom und damit langfristig eine effektive Absaugung. Eingebaute Gasdruckdämpfer machen den Absaugarm leicht beweglich und selbsthaltend in jeder gewünschten Position innerhalb seiner Reichweite. Schläuche von namenhaften, deutschen Herstellern und eine robuste Bauweise zeichnen die Qualität eines ESTA-Absaugarmes aus und versprechen eine lange Lebensdauer. Sie können den ESTA-Absaugarm individuell an Ihre örtlichen Gegebenheiten anpassen. Für eine stationäre Befestigung des Absaugarmes wählen Sie die Wandkonsole  als Befestigungsart. Das Standrohr ermöglicht eine Befestigung direkt an Ihrem Filtergerät oder in Verbindung mit einer Bodenstandvorrichtung am Boden. Wahlweise ist die Wandkonsole oder das Standrohr ohne Bodenstandvorrichtung in der Lieferung enthalten. Die Bodenstandvorrichtung muss separat bestellt werden.  Der Absaugarm ist in verschiedenen Nennweiten zwischen 50 mm und 200 mm und in unterschiedlichen Längen zwischen 1,5 m und 8 m lieferbar. Entstehungsquellen von Rauchen, Gasen oder Dämpfen können so innerhalb eines großen Radius erreicht werden. ESTA-Absaugarme werden komplett vormontiert geliefert. Der Vorteil für Sie liegt in der Vermeidung von Fehlerquellen und in der Verkürzung der Montagezeit. Für bestimmte Anforderungen ist der ESTA-Absaugarm mit Düsenhaube auch in Sonderausführungen erhältlich: mit Drosselklappe zur Regulierung des Luftvolumenstroms (Bitte bestellen Sie diese zusätzlich. Die Drosselklappe wird dann bereits eingebaut in Ihren Absaugarm geliefert.)  mit Absperrklappe zur Ausschaltung des Luftvolumenstroms (Bitte bestellen Sie diese zusätzlich. Die Absperrklappe wird dann bereits eingebaut in Ihren Absaugarm geliefert.) in Sonderlackierung für Ihre Wunschfarbe (Bitte geben Sie die gewünschte RAL-Farbe im Bemerkungsfeld beim Bestellvorgang vor Abschluss der Bestellung an) Für spezielle Anforderungen fertigen wir Ihren Absaugarm auch in Edelstahl Ihre Vorteile auf einem Blick: Lieferbare Nennweiten in mm: 50, 70, 80, 100, 125, 140, 150, 160, 180, 200 Lieferbare Längen in m: 1,5, 2, 3, 4, 4*, 5*, 6** und 8*** Robuste Bauweise Wartungsfrei Gasdruckfedern für leichte Beweglichkeit Komplett vormontiert Schnelle Lieferung Umfangreiches Zubehör  erhältlich in Sonderausführungen  *inklusive 2,0 m Ausleger    **inklusive 3,0 m Ausleger    ***inklusive 4,0 m Ausleger Anwendung: Schweißen Löten⭳ Datenblatt - ohne Ausleger ⭳ Datenblatt - mit Ausleger⭳ Datenblatt - Schwenkbereiche

Der ESTA Absaugarm mit PU-Schlauch eignet sich dank der hohen Wandstärke des Schlauches ideal zur Absaugung von abrasiven Feststoffen wie Stäube, Pulver, Fasern und Späne, die beispielsweise beim Sägen, Zerspanen oder Umfüllen entstehen. An Ihre Absauganlage angeschlossen, erfasst der Absaugarm die Stoffe punktgenau an der Entstehungsstelle. Die außenliegende Trägerkonstruktion verhindert Ablagerungen im Inneren des Absaugarmes. Dies gewährleistet einen optimalen Luftvolumenstrom und damit langfristig eine effektive Absaugung. Eingebaute Gasdruckdämpfer machen den Absaugarm leicht beweglich und selbsthaltend in jeder gewünschten Position innerhalb seiner Reichweite. Schläuche von namenhaften, deutschen Herstellern und eine robuste Bauweise zeichnen die Qualität eines ESTA-Absaugarmes aus und versprechen eine lange Lebensdauer. Sie können den ESTA-Absaugarm individuell an Ihre örtlichen Gegebenheiten anpassen. Für eine stationäre Befestigung des Absaugarmes wählen Sie die Wandkonsole als Befestigungsart. Das Standrohr ermöglicht eine Befestigung direkt an Ihrem Filtergerät oder in Verbindung mit einer Bodenstandvorrichtung am Boden. Wahlweise ist die Wandkonsole oder das Standrohr ohne Bodenstandvorrichtung in der Lieferung enthalten. Die Bodenstandvorrichtung muss separat bestellt werden.  Der Absaugarm ist in verschiedenen Nennweiten zwischen 70 mm und 200 mm und in unterschiedlichen Längen zwischen 1,5 m und 6 m lieferbar. Entstehungsquellen von Stäuben oder Spänen können so innerhalb eines großen Radius erreicht werden. ESTA-Absaugarme werden komplett vormontiert geliefert. Der Vorteil für Sie liegt in der Vermeidung von Fehlerquellen und in der Verkürzung der Montagezeit. Für bestimmte Anforderungen ist der ESTA-Absaugarm mit PU-Schlauch und Düsenhaube auch in Sonderausführungen erhältlich: mit Drosselklappe zur Regulierung des Luftvolumenstroms (Bitte bestellen Sie diese zusätzlich. Die Drosselklappe wird dann bereits eingebaut in Ihren Absaugarm geliefert.) mit Absperrklappe zur Ausschaltung des Luftvolumenstroms (Bitte bestellen Sie diese zusätzlich. Die Absperrklappe wird dann bereits eingebaut in Ihren Absaugarm geliefert.) Sonderlackierung in Ihrer Wunschfarbe (Bitte geben Sie die gewünschte RAL-Farbe im Bemerkungsfeld beim Bestellvorgang vor Abschluss der Bestellung an) Für spezielle Anforderungen fertigen wir Ihren Absaugarm auch in Edelstahl   Ihre Vorteile auf einem Blick: Lieferbare Nennweiten im mm: 70, 80, 100, 125, 140, 150, 160, 180, 200  Lieferbare Längen in m: 1,5, 2, 3, 4, 4*, 5*, 6** Robuste Bauweise Wartungsfrei Gasdruckfedern für leichte Beweglichkeit Komplett vormontiert Schnelle Lieferung Umfangreiches Zubehör und Sonderausführungen erhältlich *inklusive 2,0 m Ausleger    **inklusive 3,0 m Ausleger Anwendung: Sägen ZerspanenUmfüllen, Abfüllen & Befüllen Mischen Zerkleinern ⭳ Datenblatt - ohne Ausleger⭳ Datenblatt - mit Ausleger⭳ Datenblatt - Schwenkbereiche

Absaugarm in ATEX-Ausführung mit Düsenhaube eignet sich zur punktgenauen Absaugung von explosiven Gasen und Stäuben. Der gemäß TRBS 2153 elektrisch leitfähige Spezialschlauch ermöglicht den Einsatz in EX-Zonen 1/21 und 2/22. Kennzeichnung nach ATEX: EX II 2G und EX II 2D. Die außenliegende Trägerkonstruktion verhindert Ablagerungen im Inneren des Absaugarmes. Dies gewährleistet einen optimalen Luftvolumenstrom und damit langfristig eine effektive Absaugung. Eingebaute Gasdruckdämpfer machen den Absaugarm leicht beweglich und selbsthaltend in jeder gewünschten Position innerhalb seiner Reichweite. Schläuche von namenhaften, deutschen Herstellern und eine robuste Bauweise zeichnen die Qualität eines ESTA-Absaugarmes aus und versprechen eine lange Lebensdauer. Sie können den ESTA-Absaugarm individuell an Ihre örtlichen Gegebenheiten anpassen. Für eine stationäre Befestigung des Absaugarmes wählen Sie die Wandkonsole als Befestigungsart. Das Standrohr ermöglicht eine Befestigung direkt an Ihrem Filtergerät oder in Verbindung mit einer Bodenstandvorrichtung am Boden. Wahlweise ist die Wandkonsole oder das Standrohr ohne Bodenstandvorrichtung in der Lieferung enthalten. Die Bodenstandvorrichtung muss separat bestellt werden. Der Absaugarm ist in verschiedenen Nennweiten zwischen 70 mm und 200 mm und in unterschiedlichen Längen zwischen 1,5 m und 6 m lieferbar. Entstehungsquellen von Gasen oder Stäuben können so innerhalb eines großen Radius erreicht werden. ESTA-Absaugarme werden komplett vormontiert geliefert. Der Vorteil für Sie liegt in der Vermeidung von Fehlerquellen und in der Verkürzung der Montagezeit. Für bestimmte Anforderungen ist der Absaugarm in ATEX-Ausführung mit Düsenhaube auch in Sonderausführungen erhältlich: mit Drosselklappe zur Regulierung des Luftvolumenstroms (Bitte bestellen Sie diese zusätzlich. Die Drosselklappe wird dann bereits eingebaut in Ihren Absaugarm geliefert.) mit Absperrklappe zur Ausschaltung des Luftvolumenstroms (Bitte bestellen Sie diese zusätzlich. Die Absperrklappe wird dann bereits eingebaut in Ihren Absaugarm geliefert.) Sonderlackierung in Ihrer Wunschfarbe (Bitte geben Sie die gewünschte RAL-Farbe im Bemerkungsfeld beim Bestellvorgang vor Abschluss der Bestellung an) Für spezielle Anforderungen fertigen wir Ihren Absaugarm auch in Edelstahl Ihre Vorteile auf einem Blick: Lieferbare Nennweiten in mm: 70, 80, 100, 125, 140, 150, 160, 180, 200 Lieferbare Längen in m: 1,5, 2, 3, 4, 4*, 5*, 6** elektrisch leitfähiger Spezialschlauch zum Einsatz in EX-Zonen 1/21 und 2/22 Robuste Bauweise Wartungsfrei Gasdruckfedern für leichte Beweglichkeit Komplett vormontiert Schnelle Lieferung Umfangreiches Zubehör und Sonderausführungen erhältlich *inklusive 2,0 m Ausleger    **inklusive 3,0 m Ausleger     Anwendung: Schleifen ⭳ Datenblatt - ohne Ausleger⭳ Datenblatt - mit Ausleger⭳ Datenblatt - Schwenkbereiche

Der ESTA-Kugelgelenk-Absaugarm mit Düsenhaube eignet sich zur punktgenauen Absaugung von Schweiß- und Lötrauch, Gasen und Dämpfen. Die außenliegende Trägerkonstruktion verhindert Ablagerungen im Inneren des Absaugarmes. Dies gewährleistet einen optimalen Luftvolumenstrom und damit langfristig eine effektive Absaugung. Ausgestattet mit einem Kugelgelenk ist der Absaugarm um 360° schwenkbar. Eingebaute Gasdruckdämpfer machen den Absaugarm leicht beweglich und selbsthaltend in jeder gewünschten Position innerhalb seiner Reichweite. Schläuche von namenhaften, deutschen Herstellern und eine robuste Bauweise zeichnen die Qualität eines ESTA-Absaugarmes aus und versprechen eine lange Lebensdauer. Der Kugelgelenk-Absaugarm kann wahlweise an der Decke oder an der Wand befestigt werden. Die Wand-/Deckenkonsole ist im Lieferumfang enthalten.  Der Absaugarm ist in verschiedenen Nennweiten zwischen 80 mm und 180 mm und in unterschiedlichen Längen zwischen 2 m und 4 m lieferbar. Entstehungsquellen von Schweiß- und Lötrauch, Gasen und Dämpfen können so innerhalb eines großen Radius erreicht werden. ESTA-Absaugarme werden komplett vormontiert geliefert. Der Vorteil für Sie liegt in der Vermeidung von Fehlerquellen und in der Verkürzung der Montagezeit. Für bestimmte Anforderungen ist der ESTA-Kugelgelenk-Absaugarm mit Düsenhaube auch in Sonderausführungen erhältlich: mit Drosselklappe zur Regulierung des Luftvolumenstroms (Bitte bestellen Sie diese zusätzlich. Die Drosselklappe wird dann bereits eingebaut in Ihren Absaugarm geliefert.) mit Absperrklappen zur Ausschaltung des Luftvolumenstroms (Bitte bestellen Sie diese zusätzlich. Die Absperrklappe wird dann bereits eingebaut in Ihren Absaugarm geliefert.) Sonderlackierung in Ihrer Wunschfarbe (Bitte geben Sie die gewünschte RAL-Farbe im Bemerkungsfeld beim Bestellvorgang vor Abschluss der Bestellung an) Für spezielle Anforderungen fertigen wir Ihren Absaugarm auch in Edelstahl Ihre Vorteile auf einem Blick: Lieferbare Nennweiten in mm: 80, 100, 125, 140, 150, 160, 180 Lieferbare Längen in m: 2, 3, 4 Robuste Bauweise Wartungsfrei Gasdruckfedern für leichte Beweglichkeit Dank Kugelgelenk um 360° schwenkbar  Komplett vormontiert Schnelle Lieferung Umfangreiches Zubehör und Sonderausführungen erhältlich Anwendung: Schweißen Löten⭳ Datenblatt - Deckenkonsole⭳ Datenblatt - Schwenkbereiche

Der ESTA Absaugarm mit PU-Schlauch (zur Ableitung elektrostatischer Aufladung bei Erdung der Spirale) und quadratischer Haube eignet sich zur großflächigen Absaugung von Rauch, Dämpfen und feinen Stäuben. Die außenliegende Trägerkonstruktion verhindert Ablagerungen im Inneren des Absaugarmes. Dies gewährleistet einen optimalen Luftvolumenstrom und damit langfristig eine effektive Absaugung. Eingebaute Gasdruckdämpfer machen den Absaugarm leicht beweglich und selbsthaltend in jeder gewünschten Position innerhalb seiner Reichweite. Schläuche von namenhaften, deutschen Herstellern und eine robuste Bauweise zeichnen die Qualität eines ESTA-Absaugarmes aus und versprechen eine lange Lebensdauer. Sie können den ESTA-Absaugarm individuell an Ihre örtlichen Gegebenheiten anpassen. Für eine stationäre Befestigung des Absaugarmes wählen Sie die Wandkonsole als Befestigungsart. Das Standrohr ermöglicht eine Befestigung direkt an Ihrem Filtergerät oder in Verbindung mit einer Bodenstandvorrichtung am Boden. Wahlweise ist die Wandkonsole oder das Standrohr ohne Bodenstandvorrichtung in der Lieferung enthalten. Die Bodenstandvorrichtung muss separat bestellt werden. Der Absaugarm ist in verschiedenen Nennweiten zwischen 100 mm und 180 mm und in unterschiedlichen Längen zwischen 1,5 m und 6 m lieferbar. Entstehungsquellen von Rauch, Dämpfen oder feinen Stäuben können so innerhalb eines großen Radius erreicht werden. ESTA-Absaugarme werden komplett vormontiert geliefert. Der Vorteil für Sie liegt in der Vermeidung von Fehlerquellen und in der Verkürzung der Montagezeit. Für bestimmte Anforderungen ist der ESTA-Absaugarm mit PU-Schlauch und Düsenhaube auch in Sonderausführungen erhältlich: mit Drosselklappe zur Regulierung des Luftvolumenstroms (Bitte bestellen Sie diese zusätzlich. Die Drosselklappe wird dann bereits eingebaut in Ihren Absaugarm geliefert.) mit Absperrklappe zur Ausschaltung des Luftvolumenstroms (Bitte bestellen Sie diese zusätzlich. Die Absperrklappe wird dann bereits eingebaut in Ihren Absaugarm geliefert.) Sonderlackierung in Ihrer Wunschfarbe (Bitte geben Sie die gewünschte RAL-Farbe im Bemerkungsfeld beim Bestellvorgang vor Abschluss der Bestellung an) Für spezielle Anforderungen fertigen wir Ihren Absaugarm auch in Edelstahl Ihre Vorteile auf einem Blick: Lieferbare Nennweiten in mm: 100, 125, 140, 150, 160, 180 Lieferbare Längen in m: 1,5, 2, 3, 4, 4*, 5*, 6** Robuste Bauweise Wartungsfrei Gasdruckfedern für leichte Beweglichkeit Komplett vormontiert Schnelle Lieferung Umfangreiches Zubehör und Sonderausführungen erhältlich *inklusive 2,0 m Ausleger    **inklusive 3,0 m Ausleger  Anwendung: Schweißen Löten Schleifen⭳ Datenblatt - ohne Ausleger⭳ Datenblatt - mit Ausleger ⭳ Datenblatt - Schwenkbereiche

Kugelgelenk Absaugarm mit quadratischer Haube eignet sich zur großflächigen Absaugung von Rauch, Dämpfen und feinen Stäuben. Die außenliegende Trägerkonstruktion verhindert Ablagerungen im Inneren des Absaugarmes. Dies gewährleistet einen optimalen Luftvolumenstrom und damit langfristig eine effektive Absaugung. Ausgestattet mit einem Kugelgelenk ist der Absaugarm um 360° schwenkbar. Eingebaute Gasdruckdämpfer machen den Absaugarm leicht beweglich und selbsthaltend in jeder gewünschten Position innerhalb seiner Reichweite. Schläuche von namenhaften, deutschen Herstellern und eine robuste Bauweise zeichnen die Qualität eines ESTA-Absaugarmes aus und versprechen eine lange Lebensdauer. Der Kugelgelenk-Absaugarm kann wahlweise an der Decke oder an der Wand befestigt werden. Die Wand-/Deckenkonsole ist im Lieferumfang enthalten.  Der Absaugarm ist in verschiedenen Nennweiten zwischen 100 mm und 180 mm und in unterschiedlichen Längen zwischen 2 m und 4 m lieferbar. Entstehungsquellen von Rauch, Dämpfen und feinen Stäuben können so innerhalb eines großen Radius erreicht werden. ESTA-Absaugarme werden komplett vormontiert geliefert. Der Vorteil für Sie liegt in der Vermeidung von Fehlerquellen und in der Verkürzung der Montagezeit. Für bestimmte Anforderungen ist der ESTA-Kugelgelenk-Absaugarm mit quadratischer Haube auch in Sonderausführungen erhältlich: mit Drosselklappe zur Regulierung des Luftvolumenstroms (Bitte bestellen Sie diese zusätzlich. Die Drosselklappe wird dann bereits eingebaut in Ihren Absaugarm geliefert.) mit Absperrklappen zur Ausschaltung des Luftvolumenstroms (Bitte bestellen Sie diese zusätzlich. Die Absperrklappe wird dann bereits eingebaut in Ihren Absaugarm geliefert.) Sonderlackierung in Ihrer Wunschfarbe (Bitte geben Sie die gewünschte RAL-Farbe im Bemerkungsfeld beim Bestellvorgang vor Abschluss der Bestellung an) Für spezielle Anforderungen fertigen wir Ihren Absaugarm auch in Edelstahl Ihre Vorteile auf einem Blick: Lieferbare Nennweiten in mm: 100, 125, 140, 150, 160, 180 Lieferbare Längen in m: 2, 3, 4 Robuste Bauweise Wartungsfrei Gasdruckfedern für leichte Beweglichkeit Dank Kugelgelenk um 360° schwenkbar  Komplett vormontiert Schnelle Lieferung Umfangreiches Zubehör und Sonderausführungen erhältlich Anwendung: Schweißen Löten Schleifen⭳ Datenblatt - Schwenkbereiche

Die leichten Labor-Absaugarme mit einer Nennweite von 50 mm sind geeignet für feine Partikel oder Lötrauch und lassen sich schnell in jede Richtung verstellen. Optional kann ein stufenloses Drosselstromventil mitbestellt werden, welches den Luftstrom je nach Bedarf regelt. mit Saugkraftregulierung (muss separat bestellt werden) Befestigung an der Wand, auf Tischen oder Platten Abhängung von der Decke mit spezieller Vorrichtung möglich sechs verschiedene Auffanghauben lieferbar optionaler Einbau einer Beleuchtung möglich Zur Erfassung von Rauch und Staub im Laborbereich und bei Lötarbeiten sind ESTA-Labor-Absaugarme die richtige Lösung. → Eine Vielzahl passender Erfassungshauben steht zur Auswahl.

Kunststoffhaube mit Drehgelenk Geeignet für nahezu sämtliche Absaugarme Maße: 300x300 mm Gewicht: ca. 1,8 kg Jetzt im Angebot erhältlich und nur solange der Vorrat reicht!

Die Effizienzhaube ist die erste Wahl, wenn es um eine effektive, punktuelle Absaugung von großen Schweißrauchmengen geht. Durch die zusätzlich seitlich laufenden Einsaugschlitze wird der Erfassungsgrad um bis zu 30 % im Vergleich zu herkömmlichen Absaughauben gesteigert. Der erweiterte Erfassungsbereich bietet bessere Positionierungsmöglichkeiten der Haube und schafft mehr Komfort in dem Arbeitsbereich des Schweißers. Vorteile auf einen Blick: •       Effizienzsteigerung um bis zu 25 % •       Energiekostenersparnis um bis zu 30 %•       Vergrößerung des Erfassungsbereichs von bis zu 30 %

Stahlblech, pulverbeschichtet, RAL 7012 (grau) Artikel-Nr. Ø-Flansch auf Anschluss-Ø OS30013127 Ø227mm auf Ø50mm OS30013128 Ø247mm auf Ø70mm OS30013129 Ø257mm auf Ø80mm OS30013130 Ø277mm auf Ø100mm OS30013131 Ø302mm auf Ø125mm OS30013132 Ø317mm auf Ø140mm OS30013133 Ø327mm auf Ø150mm OS30013134 Ø337mm auf Ø160mm OS30013135 Ø357mm auf Ø180mm

Abzugshaube aus Aluminium, Gewicht: 2,7 kg, Maße: 500 x 500 mm, Absaugöffnung quadratisch, Anschluss-ø 100 – 150 mm

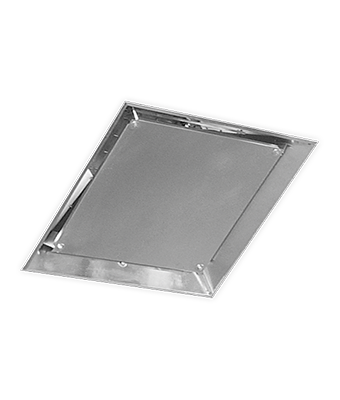

Abzugshaube aus Aluminium, Gewicht: 3,0 kg, Maße: 600 x 600 mm, Absaugöffnung quadratisch, Anschluss-ø 140 – 180 mm

Stahlblech, pulverbeschichtet, RAL 7012 (grau)

Edelstahlausführung, Absaugöffnung oval, Anschluss-ø 50 – 180 mm

ACHTUNG:Bei oben genannten Maßen handelt es sich um Innenmaße! (Innenmaß + 120 mm = Außenmaß)Die modulare Systemabsaughaube kommt überall dort zum Einsatz, wo eine Punktabsaugung nicht praktikabel ist. Rauchgase und Dämpfe können damit weiträumig an der Entstehungsquelle erfasst werden, was eine hohe Flexibilität am Arbeitsplatz gewährleistet. Über ein Rohrleitungssystem kann die Absaughaube mit der Filteranlage verbunden werden (Ansaugstutzen Ø250 mm). Der modulare Aufbau bietet hierbei größtmögliche Flexibilität und lässt sich an Ihren anwendungsspezifischen Bedürfnissen ausrichten -es können Luftvolumenströme von 1.300 m3/h bis 10.800 m3/h realisiert werden.Je nach Anforderung kann die Systemabsaughaube frei hängend oder stehend mit höhenverstellbaren Standfüßen platziert werden. Schweißlamellen verhindern den Austritt von Rauchgasen und Schweißspritzern und bieten Blendschutz.Die Lieferung kann als individueller Baukasten zum Selbstaufbau, vormontiert oder als Komplettinstallation erfolgen.

ACHTUNG: Bei oben genannten Maßen handelt es sich um Innenmaße! (Innenmaß + 120 mm = Außenmaß)Die modulare Systemabsaughaube kommt überall dort zum Einsatz, wo eine Punktabsaugung nicht praktikabel ist. Rauchgase und Dämpfe können damit weiträumig an der Entstehungsstelle erfasst werden, was eine hohe Flexibilität am Arbeitsplatz gewährleistet. Über ein Rohrleitungssystem kann die Absaughaube mit der Filteranlage verbunden werden (Ansaugstutzen Ø250 mm). Es können Luftvolumenströme von 1.300 m³/h bis 10.800 m³/h realisiert werden.Je nach Anforderungen kann die Systemabsaughaube frei hängend oder stehend mit höhenverstellbaren Standfüßen platziert werden. Schweißlamellen verhindern den Austritt von Rauchgasen und Schweißspritzern und bieten Blendschutz.Die Lieferung kann als individueller Baukasten zum Selbstbau, vormontiert oder als Komplettinstallation erfolgen.Der Vorabscheider am Absaugstutzen verhindert den Eintrag von Funken in das Rohrsystem. Die abgesaugte Luft wird über ein Abweisblech umgelenkt, dadurch werden eingesaugte Funken zurückgehalten und zuverlässig abgeschieden. Das Risiko eines Filterbrandes kann damit deutlich gesenkt werden. Durch die spezielle Konstruktion kann außerdem eine Ablagerung der abgeschiedenen Teilchen verhindert und der Wartungsaufwand nahezu auf Null reduziert werden.

Absaughaube aus Stahlblech, pulverbeschichtet, Lackierung RAL 7012 (grau)

Absaughaube aus Stahlblech, pulverbeschichtet, Lackierung RAL 7012 (grau)

Stahlblech, pulverbeschichtet, RAL 7012 (grau)

Saugöffnung 80 x 30 mm; mit Anschluss Ø 50 mm

200 x 12 mm; mit Anschluss Ø 50 mm

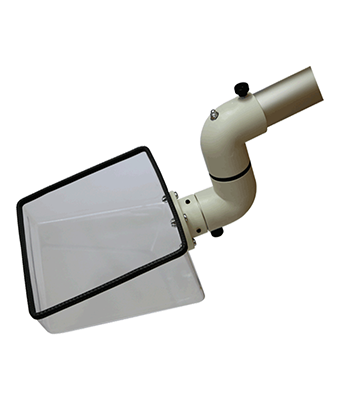

Ø 210 mm; mit Anschlussgelenk Ø 50 mm

Ovalöffnung 90 x 110 mm; mit Anschluss Ø 50 mm
